Description
CARACTERÍSTICAS

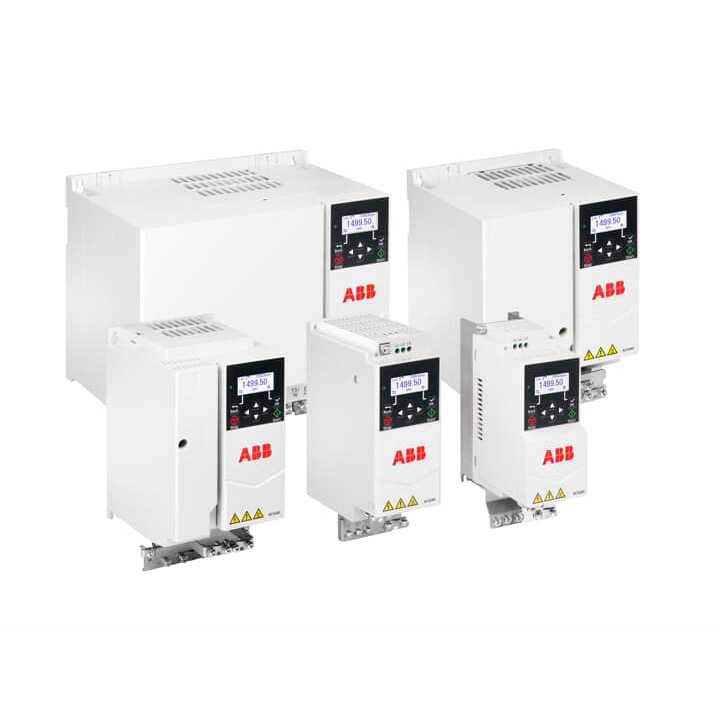

ACS180 – Convertidor de frecuencia para maquinaria.
Funcionamiento fiable de las máquinas y control de las aplicaciones esenciales.
El ACS180 es un variador de velocidad (VSD) compacto, robusto y adaptable para aplicaciones de hasta 22 kW. Este VSD compacto y fácil de usar ofrece un excelente rendimiento y calidad a un valor superior con todas las funciones esenciales de aplicación de maquinaria integradas. Y como miembro de la familia de convertidores de frecuencia de compatibilidad total de ABB, comparte la misma arquitectura e interfaces de usuario para facilitar su uso.
- Rango de potencia 0,25 kW hasta 22 kW.
- Rango de tensión 200 V hasta 480 V.
- Funciones esenciales para aplicaciones con control de velocidad.
- Control vectorial para motores de inducción y de imanes permanentes.
- Fácil de conectar al sistema de automatización con Modbus RTU.
- La programación adaptativa permite la personalización de la funcionalidad del variador.
- Reducción del consumo de energía y de las emisiones de CO₂.
DESCARGAS
Monofásico, UN = 230 V (rango de 200 a 240 V). Las especificaciones de potencia son válidas a una tensión nominal de 230 V (0,25 a 3 kW).
| Tipo de convertidor |
Tamaño de bastidor |
Especificaciones nominales |
Uso en carga ligera |
Uso intensivo |
Intensidad de salida máx. |
| IN (A) |
PN (kW) |
ILd (A) |
PLd (kW) |
IHd (A) |
PHd (kW) |
Imax (A) |
| ACS180-04S-02A4-1 |
R0 |
2,4 |
0,37 |
2,3 |
0,37 |
1,8 |
0,25 |
3,2 |
| ACS180-04S-03A7-1 |
R0 |
3,7 |
0,55 |
3,5 |
0,55 |
2,4 |
0,37 |
4,3 |
| ACS180-04S-04A8-1 |
R0 |
4,8 |
0,75 |
4,6 |
0,75 |
3,7 |
0,55 |
6,7 |
| ACS180-04S-06A9-1 |
R1 |
6,9 |
1,1 |
6,6 |
1,1 |
4,5 |
0,75 |
8,1 |
| ACS180-04S-07A8-1 |
R1 |
7,8 |
1,5 |
7,4 |
1,5 |
6,6 |
1,1 |
11,9 |
| ACS180-04S-09A8-1 |
R1 |
9,8 |
2,2 |
9.3 |
2,2 |
7,4 |
1,5 |
13.3 |
| ACS180-04S-12A2-1 |
R2 |
12,2 |
3 |
11,6 |
3 |
9,8 |
2,2 |
17,6 |
Trifásico, UN = 230 V (rango de 200 a 240 V). Las especificaciones de potencia son válidas a una tensión nominal de 230 V (0,25 a 11 kW).
| Tipo de convertidor |
Tamaño de bastidor |
Especificaciones nominales |
Uso en carga ligera |
Uso intensivo |
Intensidad de salida máx. |
| IN (A) |
PN (kW) |
ILd (A) |
PLd (kW) |
IHd (A) |
PHd (kW) |
Imax (A) |
| ACS180-04S-02A4-2 |
R0 |
2,4 |
0,37 |
2,3 |
0,37 |
1,8 |
0,25 |
3,2 |
| ACS180-04S-03A7-2 |
R0 |
3,7 |
0,55 |
3,5 |
0,55 |
2,4 |
0,37 |
4,3 |
| ACS180-04S-04A8-2 |
R0 |
4,8 |
0,75 |
4,6 |
0,75 |
3,7 |
0,55 |
6,7 |
| ACS180-04S-06A9-2 |
R1 |
6,9 |
1,1 |
6,6 |
1,1 |
4,5 |
0,75 |
8,1 |
| ACS180-04S-07A8-2 |
R1 |
7,8 |
1,5 |
7,4 |
1,5 |
6,6 |
1,1 |
11,9 |
| ACS180-04S-09A8-2 |
R1 |
9,8 |
2,2 |
9.3 |
2,2 |
7,4 |
1,5 |
13.3 |
| ACS180-04S-15A6-2 |
R2 |
15,6 |
3 |
14,6 |
3 |
10,7 |
2,2 |
19,3 |
| ACS180-04S-17A5-2 |
R2 |
17,5 |
4 |
16,7 |
4 |
12,2 |
3 |
22 |
| ACS180-04S-25A0-2 |
R3 |
25 |
5,5 |
24,2 |
5,5 |
17,5 |
4 |
31,5 |
| ACS180-04S-033A-2 |
R3 |
32 |
7,5 |
30,8 |
7,5 |
25 |
5,5 |
45 |
| ACS180-04S-048A-2 |
R4 |
48 |
11 |
46,2 |
11 |
32 |
7,5 |
57,6 |
| ACS180-04S-055A-2 |
R4 |
55 |
11 |
52,8 |
11 |
48 |
11 |
86,4 |
Trifásico, UN = 400 V (rango de 380 a 480 V). Las especificaciones de potencia son válidas a una tensión nominal de 400 V (0,37 a 22 kW).
| Tipo de convertidor |
Tamaño de bastidor |
Especificaciones nominales |
Uso en carga ligera |
Uso intensivo |
Intensidad de salida máx. |
| IN (A) |
PN (kW) |
ILd (A) |
PLd (kW) |
IHd (A) |
PHd (kW) |
Imax (A) |
| ACS180-04S-01A8-4 |
R0 |
1,8 |
0,55 |
1,7 |
0,55 |
1,2 |
0,37 |
2,2 |
| ACS180-04S-02A6-4 |
R0 |
2,6 |
0,75 |
2,5 |
0,75 |
1,8 |
0,55 |
3,2 |
| ACS180-04S-03A3-4 |
R0 |
3,3 |
1,1 |
3,1 |
1,1 |
2,4 |
0,75 |
4,3 |
| ACS180-04S-04A0-4 |
R1 |
4 |
1,5 |
3,8 |
1,5 |
3,3 |
1,1 |
5,9 |
| ACS180-04S-05A6-4 |
R1 |
5,6 |
2,2 |
5,3 |
2,2 |
4 |
1,5 |
7,2 |
| ACS180-04S-07A2-4 |
R1 |
7,2 |
3 |
6,8 |
3 |
5,6 |
2,2 |
10,1 |
| ACS180-04S-09A4-4 |
R1 |
9,4 |
4 |
8,9 |
4 |
7,2 |
3 |
13 |
| ACS180-04S-12A6-4 |
R2 |
12,6 |
5,5 |
12 |
5,5 |
9,4 |
4 |
16,9 |
| ACS180-04S-17A0-4 |
R2 |
17 |
7,5 |
16,2 |
7,5 |
12,6 |
5,5 |
22,7 |
| ACS180-04S-25A0-4 |
R3 |
25 |
11 |
23,8 |
11 |
17 |
7,5 |
30,6 |
| ACS180-04S-033A-4 |
R3 |
32 |
15 |
30,5 |
15 |
25 |
11 |
45 |
| ACS180-04S-038A-4 |
R4 |
38 |
18,5 |
36 |
18,5 |
32 |
15 |
57,6 |
| ACS180-04S-045A-4 |
R4 |
45 |
22 |
42 |
22 |
38 |
18,5 |
68,4 |
| ACS180-04S-050A-4 |
R4 |
50 |
22 |
48 |
22 |
45 |
22 |
81 |
